管道電加熱器結構及工作原理

（1）管道加熱器結構

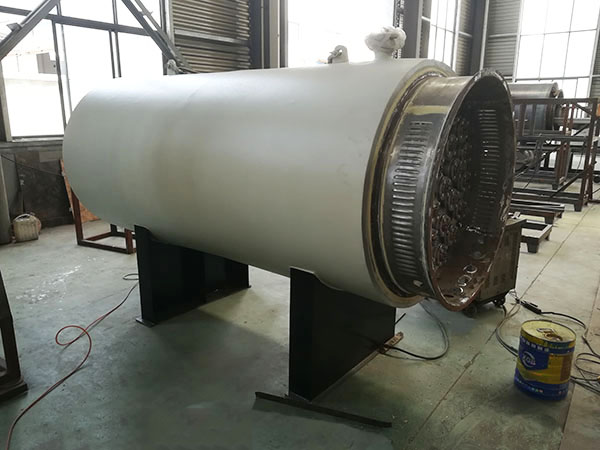

水管道加熱器是由多支管狀電加熱元件、筒體、導流板等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進，熱效率高，機械強度好，耐腐、耐磨等特點。筒體內安裝了導流隔板，能使水在流通時受熱均勻。

（2）工作原理

水管道加熱器采用數顯溫度調節儀、固態繼電器和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將水管道加熱器出口溫度電信號送至數顯溫度調節儀進行放大，比較后顯示測量溫度值，同時輸出信號到固態繼電器輸入端，從而控制加熱器，使控制柜具有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉水管道加熱器。

管道加熱器特點

管道加熱器采用了不銹鋼筒體，體積小、占地少、移動方便，具有較強的抗腐蝕能力，在不銹鋼內膽和不銹鋼外殼之間采用了加厚保溫層，失溫程度低，保持溫度，節省電能。

高品質加熱元件（不銹鋼電加熱管）的主要零部件采用了進口材料，加工過程也使用了先進的生產設備和工藝，配合不同電壓，發揮高性能。其絕緣性、耐壓性、防潮性均高于國家標準，使用安全可靠。
